Сегодня в горячем и холодном водоснабжении успешно применяются металлопластиковые трубы.
Металлопластиковые трубы состоят из пяти слоев. Внутренний слой изготавливается из сшитого или молекулярно уплотненного полиэтилена (4). На полиэтилен наносится слой клея (2), соединяющий его с алюминием (3). На алюминий наноситься еще одни слой клея, связывающий его с внешним слоем пластика (1).

Устройство металлопластиковой трубы:
1 - внешний слой - труба из сшитого полиэтилена;
2 - связующие слои;
3 - оболочка из алюминиевого сплава;
4 - внутренний слой - труба из сшитого полиэтилена.

Благодаря такой конструкции металлопластиковые трубы получили ряд преимуществ, которые выгодно отличают их от остальных труб:
- полимерные слои обладают высокой коррозионной стойкостью;
- благодаря алюминиевому слою, металлопластиковые трубы легко гнутся, не требуют точной подгонки линейных размеров и сохраняют ту форму, которую придал им монтажник.
Схема водопроводной разводки

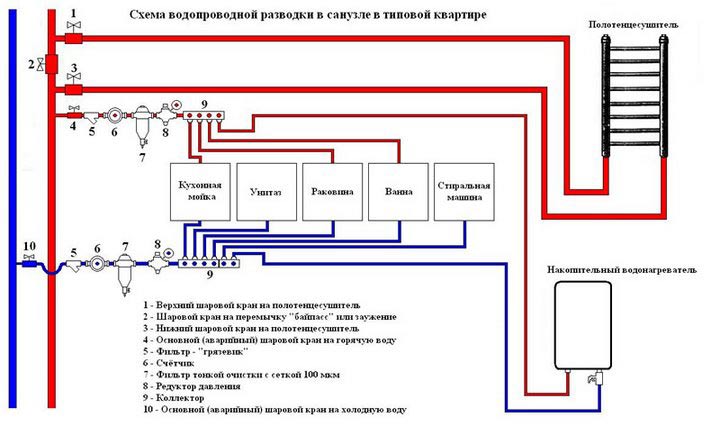

Схема водопроводной разводки в санузле
типовой квартиры.

Разводка водопроводных труб в квартире начинается с шаровых кранов на стояке. Краны должны быть качественными: иметь высокое рабочее давление до 60 атмосфер и высокую рабочую температуру до 150 С0. Остерегайтесь китайских и польских подделок, ведь от качества шарового крана зависит многое. В случае протечки именно шаровой кран перекрывает подачу воды в квартиру.

После шарового крана ставится фильтр грубой очистки (грязевик) в паре с водосчетчиком далее фильтр тонкой очистки, редуктор давления и коллектор от которого идет разводка металлопластиковых труб до сантехнических приборов.

Фильтр грубой очистки (Грязевик)

Фильтр тонкой очистки

Фильтры нужны для того чтобы защитить Ваши сантехнические приборы и трубы от мелких металлических частиц, песка, окалин, присутствующих в большом количестве в стояках.

Редуктор давления

Редуктор давления или регулятор давления применяется для защиты системы водопровода и сантехнических приборов в квартире от резких перепадов давления в основном стояке.

Коллектор

Коллектор предназначен для равномерного распределения воды от основного трубопровода (стояка) к потребителям (смесители, унитаз, стиральная машина и т.д.). Коллекторы бывают с 2-мя, 3-мя, 4-мя выходами. Если потребителей (сантехприборов) больше чем 4, то подбираются коллекторы с нужным количеством отводов и скручиваются между собой.

Очень важно использовать коллектор при монтаже водоснабжения в квартире, когда Вы делаете ремонт в санузле: в ванной комнате и туалете. Регулирующий коллектор помогает перекрыть доступ воды для ремонта или замены одного потребителя, не отключая всей системы водоснабжения в квартире.

На каждый сантехнический прибор — отдельная труба подачи воды (без тройников, то есть, без лишних соединений). Коллекторы устанавливаются на горячую и холодную трубы после фильтров очистки воды и редукторов давления.

Фитинги

Трубы соединяются с помощью фитингов. Фитинги делятся на компрессионные (винтовые) и прессующиеся (пресс-фитинги).

Монтаж с помощью компрессионных фитингов

Устройство компрессионного
фитинга

Устройство компрессионного фитинга:
1 - латунный никелированный прямой штуцер;
2 - изолирующее кольцо из PTFE;
3 - никелированная затяжная гайка;
4 - разрезное обжимное кольцо;
5 - уплотнительное кольцо из EPDM;
6 - металлопластиковая труба.

При использовании компрессионных фитингов, соединение достигается за счет давления, возникающего при закручивании гайки на разомкнутом обжимном кольце. Для монтажа компрессионного соединения не требуется специального инструмента. Монтаж производиться с помощью двух гаечных ключей (одним затягивается гайка, а вторым оказывается противодействие).

Очень важно производить разводку металлопластиковой трубой без лишних соединений, одной целой «ниткой», от коллектора к сантехническому прибору. Это обусловлено тем что со временем может потребоваться протяжка компрессионных фитингов для поддержания герметичности соединения. Если трубы с фитингами закрываются плиткой или укладываются в пол, то проделать эту операцию будет достаточно трудоемко.

Монтаж с помощью пресс-фитингов
Устройство пресс-фитинга

Устройство пресс-фитинга:
1 - латунный штуцер;
2 - прозрачное пластиковое кольцо;
3 - уплотнительное кольцо из EPDM;
4 - обжимная гильза из нержавеющей стали;
5 - металлопластиковая труба.

Прессующиеся фитинги (пресс-фитинги) имеют ряд преимуществ:
как неразъемные они не нуждаются в периодической протяжке и контроле в отличие от винтовых фитингов;
прочные и долговечные (некоторые производители дают гарантию до 50 лет);
выдерживают рабочее давление в местах соединения до 10 бар;
обеспечивают быстрый и легкий монтаж при высокой степени надежности. Без пайки, сварки и нарезания резьбы;
допускается скрытая установка пресс-фитингов, заливка их в бетон

Монтаж металлопластиковых труб с применением пресс-фитингов, подразумевает использование специального инструмента - пресс-машин.
Пресс-машины могут быть как простыми ручными так и микропроцессорными гидравлическими.

Порядок монтажа металлопластиковых труб с использованием пресс-фитингов:

Труба отрезается специальными ножницами, под углом 900

С помощью развертки и специального калибровочного инструмента снимается фаска и подгоняется диаметр трубы для дальнейшего монтажа.

На конец трубы надевается гильза из нержавеющей стали. Затем в трубу до упора вставляется фасонная часть фитинга.

Гильза захватывается зажимом ручного или гидравлического пресса. Рукоятки пресса сводятся до упора.

Правила прокладки металлопластиковых труб

Металлопластиковые трубы чувствительны к механическим и термическим повреждениям, а также к ультрафиолетовым лучам. Их открытая прокладка допускается лишь там, где исключены данные воздействия.
При скрытой прокладке трубопроводов для доступа к винтовым фитингам и арматуре следует предусматривать люки или съемные щиты. Требуется, чтобы эти элементы также не имели острых выступов.
Прокладывать трубы через строительные конструкции необходимо с применением гильз, внутренний диаметр которых на 5–10 мм больше внешнего самой трубы. Зазор заделывается мягким несгораемым материалом, допускающим продольное перемещение трубы.
На всех этапах монтажа металлопластикового трубопровода следует помнить о недопустимости нанесения царапин и надрезов на поверхности трубы. Фирмы-изготовители категорически запрещают использовать при распаковке бухт острые предметы. Во время разметки трубы риски на ней можно наносить только карандашом или маркером.
Технологии монтажа металлопластиковых труб очень просты и включают разрезание (оно производится под углом 90°), калибровку трубы, снятие фаски, монтаж фитинга. Все операции следует осуществлять с применением профессионального инструмента: труборезов, втулок для калибровки, фрез. Для монтажа пресс-фитингов существуют надежные аппараты, практически исключающие возможность некачественного соединения.
Для крепления металлопластиковых трубопроводов следует использовать опоры или подвески, предлагаемые изготовителями труб. Металлические крепления должны предусматривать прокладки, выполненные из мягкого материала.
Необходимо, чтобы закрепленная труба имела возможность свободно перемещаться в осевом (только!) направлении. Не допускается неподвижное крепление трубопровода путем сжатия.
Нормативные документы

СП 41-102-98 - Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб.
СП 40-103-98 - Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб.
СП 40-102-2000 - Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования.
